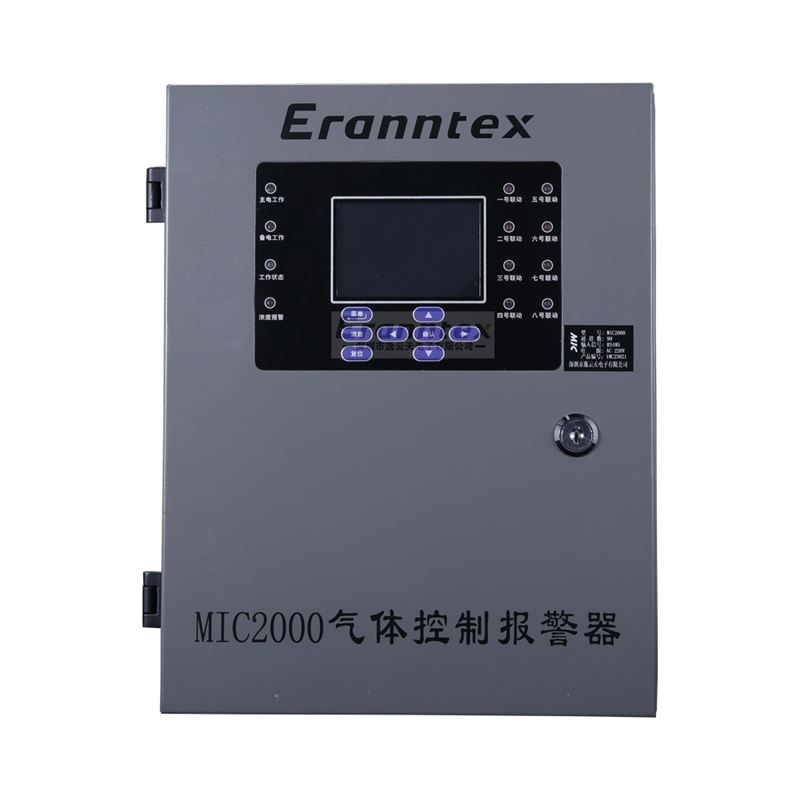

MIC2000氣體報警控制器

氣體報警控制器是一種氣體濃度監測和泄漏集中報警控制器，電源由市電電網或蓄電池直接供電。本報警控制器接收RS485信號和4-20mA，暫時只能接收本公新款在線檢測儀輸出的RS485信號，若需要接入其他廠家的標準RS485信號請聯系我公司進行確認。一合可接入120路總線制RS485輸出氣體探測器和8路4-20mA輸出氣體探測器,更多輸入通道可訂制。

產品特點：

●3.5寸高清彩屏顯示，中英文操作界面可切換(默認中文界面)

●可連接各種氣體檢測儀、溫濕度變送器、壓力變送器、風速變送器、粉塵檢測儀等4-20mA信號，

●單位可選：PPM、LEL%、Vol%、mg/m3、ug/L、PPHM、℃、RH%、Pa、公斤、PSI、m/s

●4-20mA與RS485可同時輸入;數據輸出支持標準MODBUS協議選配：8路4-20mA輸出、以太網模塊、上位機電腦監控軟件、RS485/RS232轉換器、USB-RS232連接線(沒有串口的電腦需選配此項)

●模塊化結構設計，標準通道為1路(多32路)4-20mA輸入信號，同時可接255路RS485輸入信號，更多通道輸入信號可訂做 ，控制器與控制器之間可以互相通訊。

●具有數據記錄功能，標準容量10萬條，更大容量可訂制。存儲時間間隔任意設置，記錄時間、濃度值、報警信息等，可設置記錄實時濃度或只記錄報警信息，默認設置為只記錄報警信息。支持SD卡存儲或U盤存儲，支持本機查看所有記錄、選擇性查看記錄、刪除記錄。

●三種顯示模式可切換：每屏顯示6通道濃度、大字體循環顯示單通道的濃度、實時曲線，各通道之間自動循環或手動循環可切換，可設置是否顯示大值、小值、氣體名稱，可查看歷史記錄曲線圖。

●連電腦監控功能，可連接電腦通過上位機軟件24小時連續監控實時濃度，在電腦上自動存儲數據、電腦報警(需配音箱)，或通過上位機軟件讀取某個探頭或全部探頭里存儲的記錄并進行數據分析，可顯示大值、小值、平均值、歷史曲線、實時曲線等功能，可以數據導出或打印

●遠程傳輸功能，控制器可以把現場探頭的實時濃度通過有線(2000米以內)選配：以太網傳輸或無線傳輸功能(2公里、5公里、不限距離可選)，通過2芯數據線(有線傳輸)、局域網、互聯網或無線傳輸網將數據上傳到監控中心、其他監控設備，然后再通過上位機軟件 進行數據顯示、存儲、分析，或使用通訊協議自定義讀取數據。

MIC2000 氣體報警控制器應用圖示：

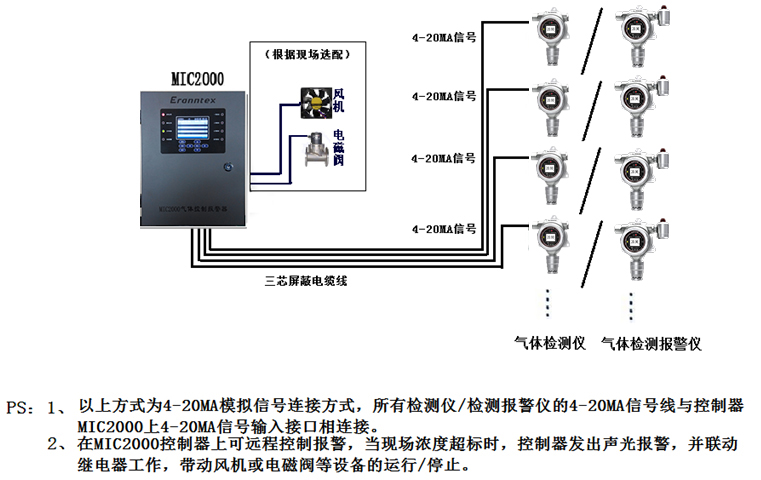

1 、氣體檢測儀/檢測報警儀與控制器連接示意圖(4-20MA信號)

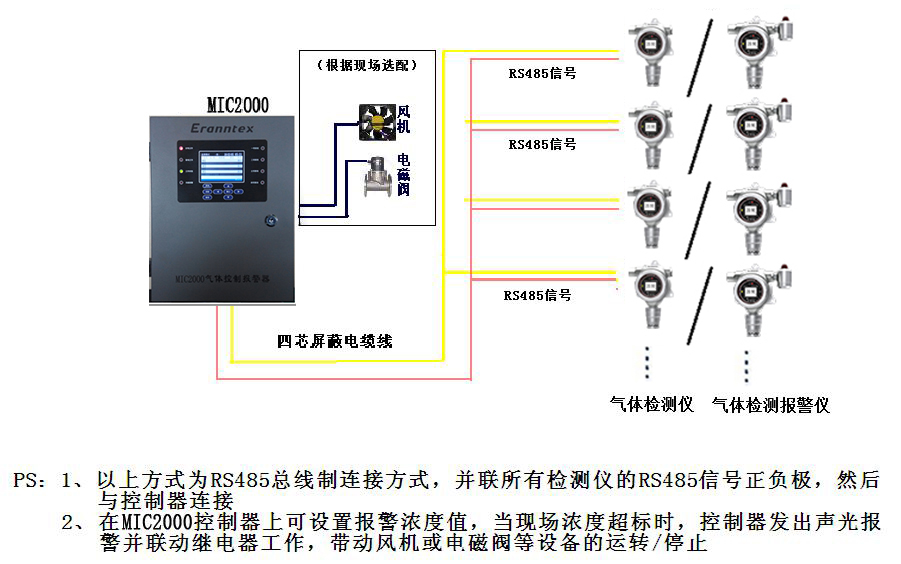

2 、氣體檢測儀/檢測報警儀與控制器連接示意圖(RS485信號)

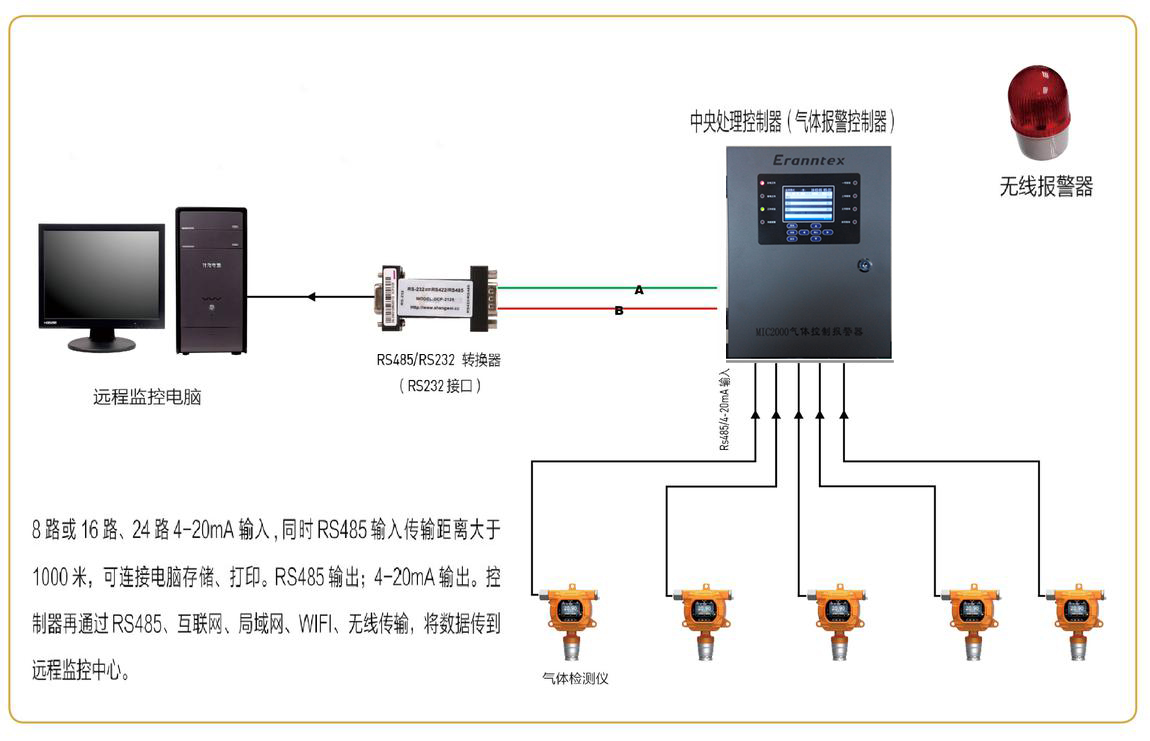

3、氣體檢測儀/檢測報警儀信號集中到控制器與電腦連接示意圖（4-20MA信號）

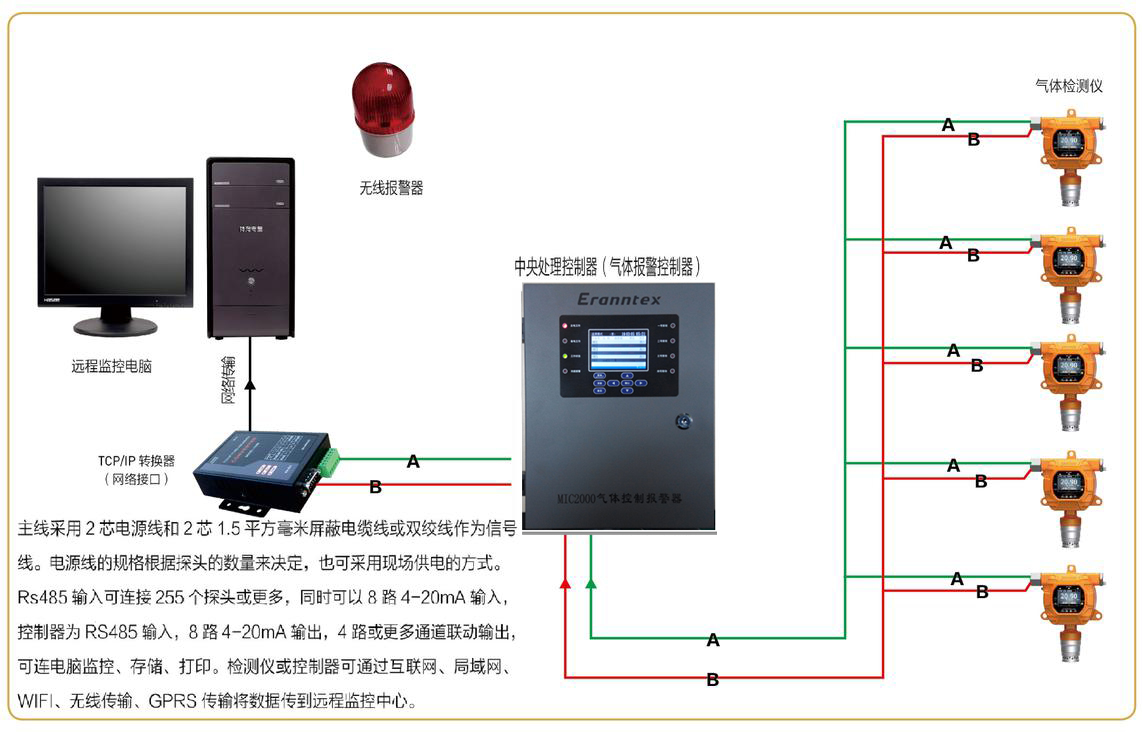

4、氣體檢測儀/檢測報警儀信號集中到控制器與電腦連接示意圖（RS485信號）

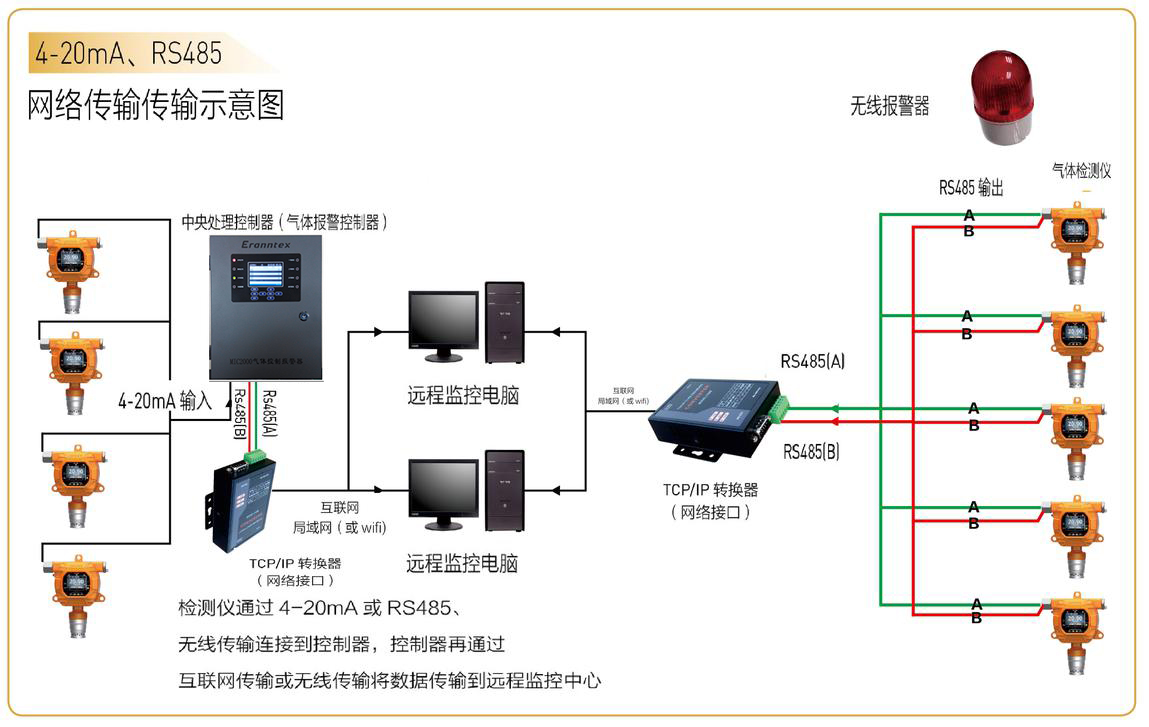

5、氣體檢測儀/檢測報警儀網絡傳輸示意圖（4-20MA/RS485信號）

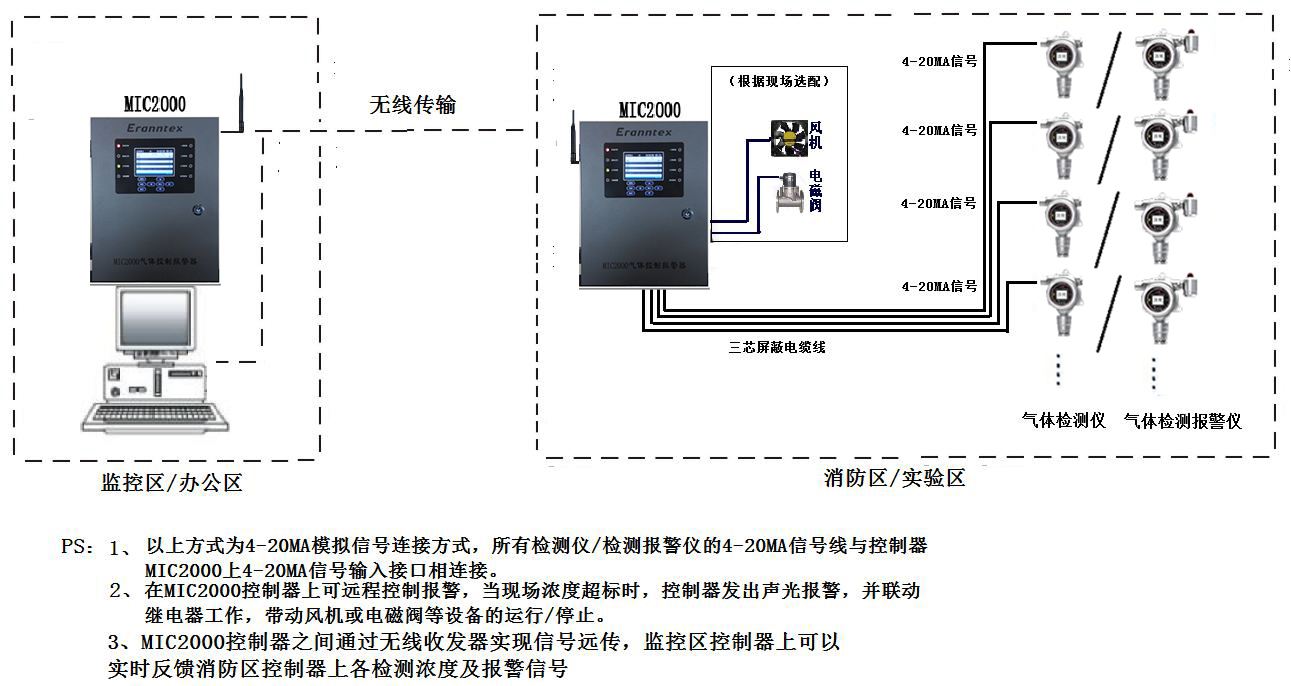

6、氣體檢測儀/檢測報警儀無線傳輸方案示意圖（4-20MA信號）

7、氣體檢測儀/檢測報警儀無線傳輸方案示意圖（RS485信號）

MIC2000技術參數：

信號輸入：1～32路 4～20mA，同時RS485輸入，可接255個探頭

輸出信號：以太網、RS485(標準MODBUS協議)、4-20mA(4路、8路可選)

顯示范圍：數字 0～99999

分 辨 率：1、0.1、0.01、0.001可選

顯示精度：±0.1%FS

顯示方式：高清彩屏，六路同時顯示或大字體單通道循環顯示，超過六路自動或手動翻屏循環顯示

控制回路：標準為4路，1路公共輸出，可選8路、12路、16路控制輸出

報警方式：聲光報警，三級報警，每一回路可單獨設定高、低限報警值

輸出控制：標準為4組繼電器觸點輸出 (常開/常閉), 觸點容量3A ,32VDC或3A ,220VAC，一組公共報警輸出，觸點容量12A ,32VDC或7A ,240VAC，

自動檢測：線路斷/短路檢測、探測器各種狀態，功能檢測等

工作溫度：-40℃～+70℃

相對濕度：0～95%RH，非凝露場合使用，防水濺和短時間雨淋，可訂制戶外*防潮、防雨型。

電 源：220VAC/50Hz或24VDC,2A，24VDC,5A、24VDC,10A 可選，根據探頭的數量來選擇

大功耗：2.5W/路

備用電源：DC24V 5Ah(選配)

尺 寸：250 *170 *70mm ，壁掛式安裝
